Transform > Puppy Ray Raytracer (Filter)
Welpe Ray ist ein Raytracing-Filter. Es gibt zwei Versionen: wie der Rest der Software auf der CPU läuft. Eine andere, schnellere Version läuft auf der GPU. Sie werden diese Version unter Windows XP nicht verwenden können und sie wird wahrscheinlich auch unter Windows Vista Probleme haben. Wenn Sie Windows XP verwenden, benötigt selbst die CPU-basierte Version eine spezielle DLL. Holen Sie es aus dem Downloads-Bereich. Damit die GPU-Version gut funktioniert, benötigen Sie eine gute Grafikkarte oder einen guten Grafikchip und Treiber, die diese gut nutzen. Wahrscheinlich finden Sie diese unter Windows 7, 8 oder höher.
Die GPU-Version und die CPU-Version haben im Wesentlichen die gleiche oder fast die gleiche Funktionalität, aber die CPU-Version wird es in der Regel schnell genug laufen, dass Sie es in Echtzeit verwenden können, interaktiv Rendering der Vollbilder, nicht nur die kleine Vorschau.
Wofür können Sie Welpen-Ray verwenden?
Es verwendet im Grunde Ihr aktuelles Bild als Höhenplan und stellt daraus eine Landschaft dar, die endlos gefliest ist, oder zumindest so weit, dass sie im fernen Nebel erscheint. Man kann die Entfernung zwischen den Nebeln einstellen, aber im Grunde sieht man endloses Terrain.
Damit es gut aussieht, sollte die Höhenkarte, also das aktuelle Bild, nahtlos sein.
Während die Höhenkarte aus Ihrem aktuellen Hauptbild erzeugt wird, gibt es auch eine Färbung des Geländes, die aus dem Swap-Bild kommt. Wenn das Tauschbild leer (weiß) ist, wird natürlich keine sichtbare Farbe hinzugefügt - es wird durch andere Elemente wie die Farbe der Lichtquelle, die Farbe des umgebenden Himmels, falls aktiviert, die Farbe des Nebels usw. gefärbt.
|
|
Puppy Ray von Howler 9.0 - Zuerst gab es die CPU-Version

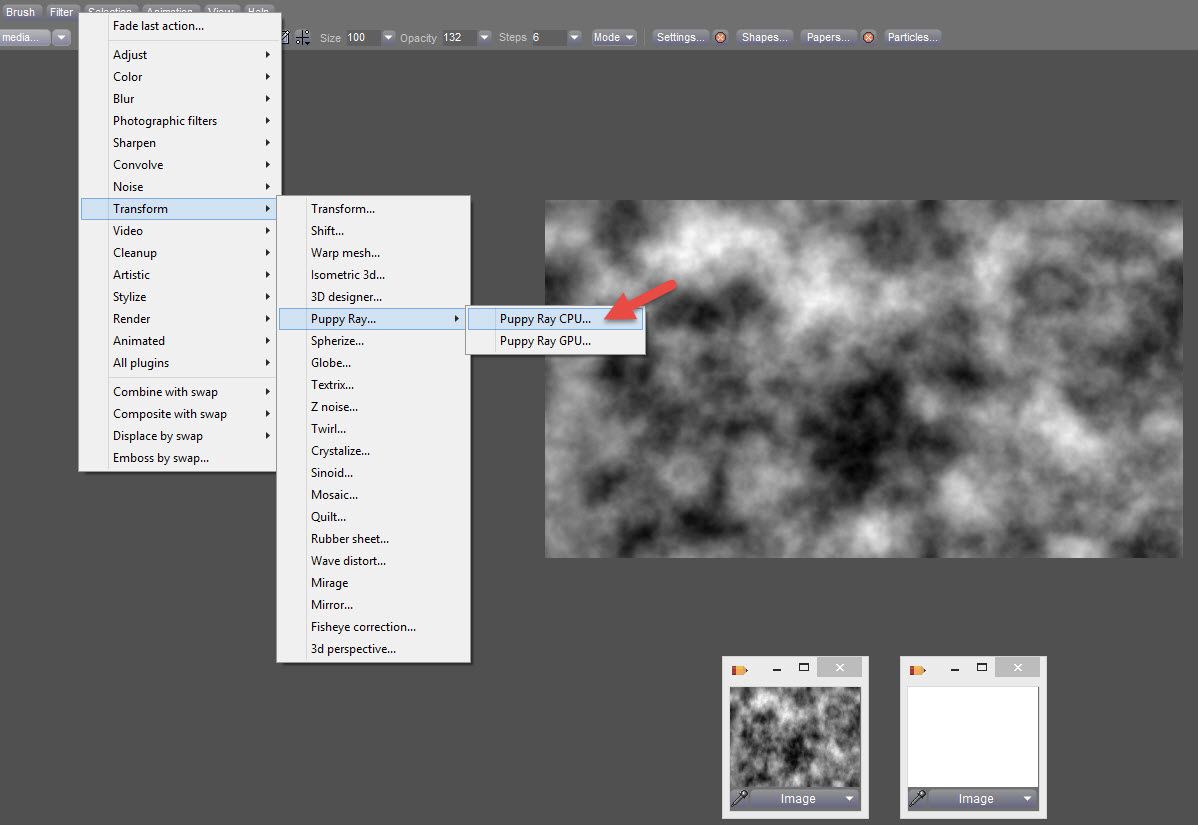

Die erste Version von Howler, die Puppy Ray enthielt, war Version 9.0. Diese Version kam nur mit der GPU-basierten Implementierung. Es hat sich seitdem möglicherweise weiterentwickelt. So sieht es aus, wenn Sie die GPU-Version in Version 9.6 starten:

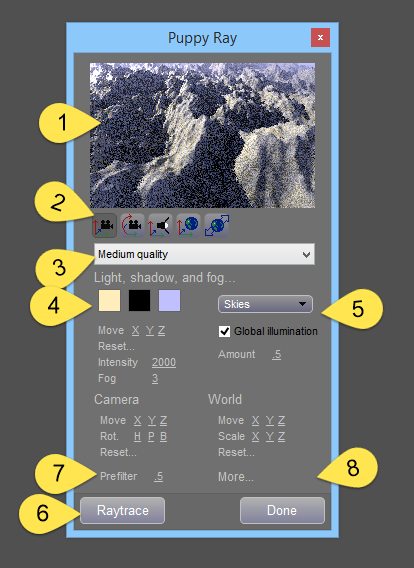

Ihre ursprüngliche Benutzeroberfläche sieht für die GPU-Version möglicherweise etwa wie folgt aus:
- Vorschau mit interaktiver Oberfläche: Oben sehen Sie einen Vorschaubereich der aktuellen 3D-Szene. Es ist interaktiv. Benutzen Sie die Maus mit der linken Maustaste, um die Position der Kamera zu verschieben. Der rechte Knopf kann auch einen Effekt haben, z.B. die Kamera in die Luft hinauf oder hinunter tief unter den Boden zu bewegen.
- Unter der Vorschau befinden sich einige Symbole, mit denen Sie zu anderen Steuerelementen wechseln können. Der zweite von links steuert den Kamerawinkel. Versuchen Sie es und ziehen Sie die Maus erneut in die interaktive Vorschau. Es gibt auch ein Symbol, um die Position der Lichtquelle zu steuern. Und zwei weitere Symbole, um die Position und den Maßstab der Welt zu verändern, anstelle der Kamera.
- Das folgende Menü dient zur Einstellung der Rendering-Qualität. Beachten Sie, dass sich dies nur minimal auf die Vorschau auswirkt. Dies gilt für das endgültige Rendering, wie in Punkt 6 dargestellt
- Mehrere farbige Kästchen können verwendet werden, um die Farbe des Lichts, der Schatten und des Himmels zu ändern.
- Rechts davon sehen Sie auch ein 'Skies' Menü. Dies wirkt sich nur auf das Rendering der Szene aus, wenn Global Illumination aktiviert ist. Es gibt einige Voreinstellungen für den Himmel. Sie können auch eine Voreinstellung auswählen, die das aktuelle benutzerdefinierte Pinselbild ist. Man kann auch die Menge der globalen Beleuchtung verändern, im Wesentlichen ihre Intensität.
- Wenn Sie das Bild rendern möchten, klicken Sie auf Raytrace. Warnung: Dies kann bei langsamen Computern oder sehr hoher Rendering-Qualität lange dauern. Es wird empfohlen, einen Schnelltest an einer der Vorschaueinstellungen durchzuführen (Menü in Punkt 3). Ein endgültiges Rendering kann je nach Situation Minuten dauern. Selbst Stunden in Extremfällen.
- Eines der sehr interessanten Steuerelemente ist die Menge der Vorfilterung. Wenn Sie auf max. 1,0 gedrückt werden, erhalten Sie sehr glatte Oberflächen. Wenn Sie den Wert auf null reduzieren, bleibt jedes Pixel der Elevationskarte in der gerenderten Szene als Blockquadrat sichtbar.
- Es gibt weitere Optionen und Steuerelemente. Klicken Sie auf die Schaltfläche Mehr... , um sie anzuzeigen.
Hier einige Beispiele.

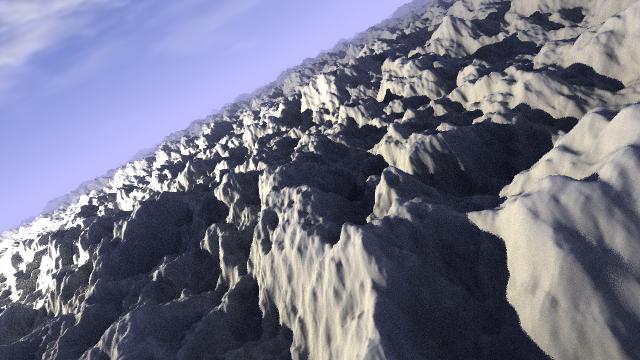

Rendering mit aktivierter globaler Beleuchtung: Rendering-Qualität "Hoch", jedoch nicht das endgültige Rendering. Beachten Sie, dass es eine endgültige Rendering-Ebene gibt, die sogar darüber hinausgeht. In der GPU-Version ist es "final final final". In der CPU-Version heißt es "Stunden scheinen wie Tage".
Wenn Sie das Welpen-Raymodul erneut eingeben, werden die zuletzt verwendeten Parameter gespeichert. Sie können also alternative Einstellungen ausprobieren. Aber natürlich funktioniert es von dem, was auch immer das aktuelle Image ist, also stellen Sie sicher, dass das Originalbild gespeichert ist und stellen Sie es wieder her, bevor Sie den Welpen-Strahl wieder betreten.

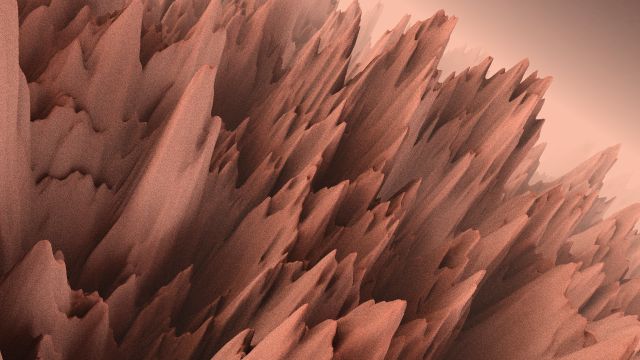

Hier ist eine ohne Lichtquelle (Intensität = 0) aber nur ein wenig mehr Globale Beleuchtung. Das für den G.I. verwendete Bild ist das einer Sonnenuntergangsszene, sodass auch im Gelände viel Rottonalität zu sehen ist. die Geländewaage wird ebenfalls verbessert und der Nebel ist näher, sodass man nicht zu weit sieht.
|
Beachten Sie in diesem Fall, dass wir bereits ein Bild im aktuellen Haupt-Bildpuffer erstellt haben, und es ist nahtlos. Es handelt sich um ein einfaches Plasma-Rauschen des Filters: Rendering > Plasma-Rauschen

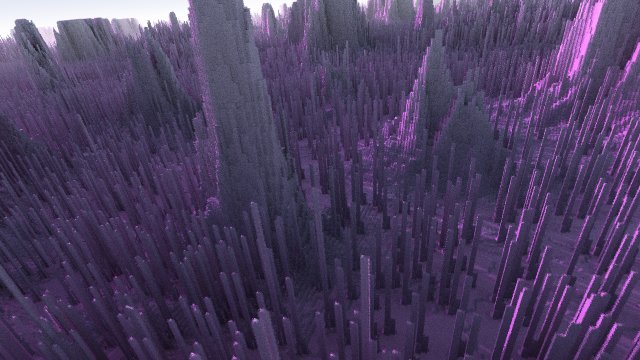

Im folgenden Beispiel ist die Prefilter-Ebene auf null gesetzt. Wir haben auch die Interpolation deaktiviert, die in den zusätzlichen Steuerelementen verfügbar ist, wenn Sie auf "Mehr..." klicken.
Dadurch entsteht ein scharfes, knackiges, blockiges Aussehen.
|
Welpen Ray auf GPU - viel schneller!
Wie bereits erwähnt, gibt es zwei Versionen von Puppy Ray. Die GPU-basierte Version wurde in Howler 9.1 hinzugefügt. Sie wird bei einer guten Grafikkarte leicht zu verwenden sein. In seltenen Fällen kann jedoch die CPU-Version empfohlen werden, z. B. wenn Sie versuchen, etwas mit so hohen Qualitätseinstellungen wie dem Grad der Antialiasing- und Raytracing-Zählung zu rendern, dass die GPU zu lange blockiert zu sein scheint. In diesem Fall kann WIndows entscheiden, dass sie tot und stecken bleibt, und möglicherweise Ihren Treiber zurücksetzen. Schade. Das Rendern dauerte einfach zu lange. Seien Sie vorsichtig mit High-End-Einstellungen, wenn sie zu High-End für Ihr System sind.
|
